設計螺旋彈簧的時候如何確定彈簧的彈力

相信大家在設計彈簧的時候都會遇到彈力的要求，為什么彈簧的樣子是相同的，安裝到機器或設備上面就出現了彈簧變形與彈簧斷裂的問題，其實就是大家在設計彈簧的時候沒有考慮到彈力的問題，那么我們在設計彈簧的時候應該如何準確的算出來自己的產品需要多大的彈力呢？下面東莞長虹彈簧廠家將帶大家一起去學習一下在設計螺旋彈簧的時候如何確定彈簧的彈力。

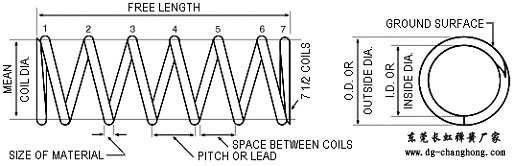

（1）壓縮彈簧的設計數據，除彈簧尺寸外，更需要計算出最大負荷及變位尺寸的負荷；

（2）壓縮彈簧常數：以k表示，當彈簧被壓縮時，每增加1mm距離的負荷(kgf/mm)；

（3）壓縮彈簧常數公式（單位：kgf/mm）：

        G=線材的鋼性模數：琴鋼絲G=8000 ；不銹鋼絲G=7300         ，磷青銅線G=4500 ，黃銅線G=3500

        d=線徑

        Do=OD=外徑

        Di=ID=內徑

        Dm=MD=中徑=Do-d

        N=總?cè)?shù)

        Nc=有效圈數=N-2

        彈簧常數計算范例:

        線徑=2.0mm , 外徑=22mm , 總?cè)?shù)=5.5圈 ,鋼絲材質=琴鋼絲

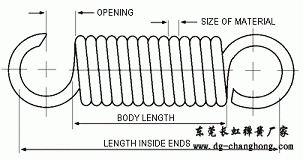

（1）拉力彈簧的k值與壓力彈簧的計算公式相同

（2）拉力彈簧的初張力：初張力等于適足拉開互相緊貼的彈簧并圈所需的力，初張力在彈簧卷制成形后發生。拉力彈簧在制作時，因鋼絲材質、線徑、彈簧指數、靜電、潤滑油脂、熱處理、電鍍等不同，使得每個拉力彈簧初始拉力產生不平均的現象。所以安裝各規格的拉力彈簧時，應預拉至各并圈之間稍為分開一些間距所需的力稱為初張力。

（3）初張力=P-（k×F1）=最大負荷-（彈簧常數×拉伸長度）

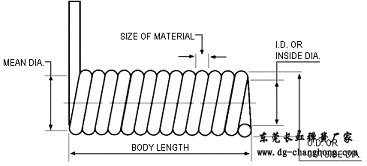

（1）彈簧常數：以 k 表示,當彈簧被扭轉時，每增加1°扭轉角的負荷 (kgf/mm).

（2）彈簧常數公式（單位：kgf/mm）:



        E=線材之鋼性模數：琴鋼絲E=21000 ,不銹鋼絲E=19400 ,磷青銅線E=11200         ,黃銅線E=11200

        d=線徑

        Do=OD=外徑

        Di=ID=內徑

        Dm=MD=中徑=Do-d

        N=總?cè)?shù)

        R=負荷作用的力臂

        p=3.1416



文章總結：以上就是由東莞長虹彈簧廠家為大家介紹的一些關于設計螺旋彈簧的時候如何確定彈簧的彈力多大的一些相關內容，希望大家看完以上文章對大家在確定彈簧彈力的時候有所幫助。
