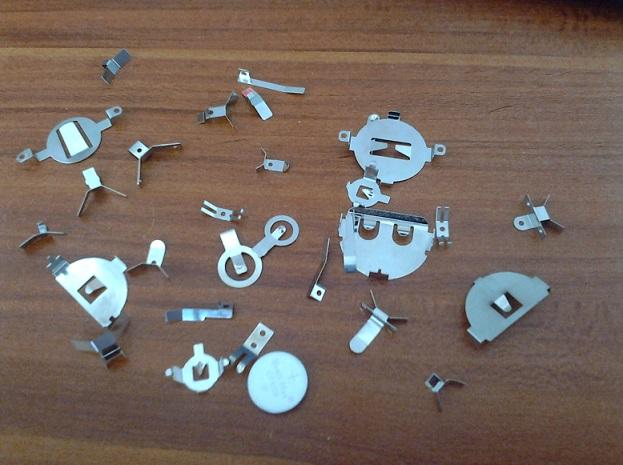

彈片應用領域與種類規格介紹

彈片是薄膜開關中唯一的金屬構件， 應用較為普遍。 在目前情況下很多產品對彈片的使用較為 混亂，特別是在柔性電路中，僅把它作為提供手感(觸覺反饋)的元件使用，以至使薄膜開關性能 產生諸多弊端，甚至使薄膜開關失去應有的作用。 我廠將從金屬彈片的特性、規格、作用、選擇以及在應用中常見問題作一介紹，供用戶參考， 以便更好地發揮彈片的作用，提高薄膜開關的可靠性。

（1）金屬彈片通常采用AISI304或SUS304號不銹鋼，厚度為 0.08～0.10mm，維氏硬度為 300～ 400 之間。金屬彈片的主要參數如下： 壽命 0.6mm 額定電流10ms。

（1）借助金屬的導電性，將開關兩極觸點導通；

（2）借助彈片的回彈，給操作者提供觸覺反饋。

（1）在印制線路板等硬性板的薄膜開關中，充分發揮了彈片的導通、回彈、手感三大特點， 彈片在柔性薄膜開關中的應用主要是提供觸覺反饋（即手感），一般不用，其弊端是金屬彈片的行程與開關觸點間行程之間的差距導致彈片與開關不能 同步。 就是說， 當彈片產生了動作 時，開關觸點未必 也同時動作；

（2）而且在柔性線路板中，彈片動作往往超過其底部的水平面，操 100～300 萬次 使用溫度 12mA 力度 0～50℃ 額定電壓 24V DC 接觸時間 ＜ 1.5～4N 行程 0.35～作力過大時，易使彈片向相 反方向變形而不能回復，俗 稱“翻死”。實際上在柔性 線路板中，可通過線路層起 鼓來提供手感。我廠擁有先 進的起鼓設備和工藝，保證 起鼓均勻，手感好。



（1）按形狀分有圓形、三角形和十字形。為了使彈片底邊接觸平穩和增大行程，以及克服彈片動 作時底邊對基片的磨擦阻力及排氣方便， 往往在圓形和三角形彈片的邊緣沖制三個等分的支撐圓點，在十字形彈片的四爪端部沖制成翻起的弧邊或條形弧線，除了從形狀上分類，還 可以從彈片的外形尺寸、操作力度、行程高度及材料厚度上加以分類，因種類繁多，在此不再羅列。東莞市長虹彈簧廠家備有各種規格的彈片，可滿足用戶的各種需要。

（1）彈片力度的選擇 ： 從整機設備大小的 考慮大型的設備其自身重量 也重，比較穩固，選擇開關彈片時寬容度較大；對于體積較小或自身重量較輕的儀器儀表， 應選擇力度較輕的彈片，以防止操作開關時設備產生振動。 從操作方向上的考慮 垂直方向操作的整機， 允許使用較大力度的彈片；

（2）對于以水平方 向操作的小型整機，應盡可能選用力度較輕的彈片，否則因操作力度過大，整機被推動產生 移位。 從操作頻率上的考慮 彈片力度過大，影響操作的速度，因此，對操作頻繁的開關，一定 要選用力度較輕的彈片，否則會使操作者感到疲勞；

（3）彈片大小的選擇 ： 彈片宜大不宜小。在可能的情況下，盡量采用較大的彈片。較小的彈片，在操作時整個彈片 都受到外力的壓迫，其邊緣部分不能抑制彈片的回彈，而易于產生不可逆轉的變形。
